CAN Starterkit

Basierend auf unseren Evaluierungsboards haben wir ein Starterkit für die Entwicklung von CAN Applikationen zusammengestellt .

CAN Debug Tools

Ergänzend zum CAN Analyser bieten wir noch das CAN Triggermodul als Oszilloskop Erweiterung an

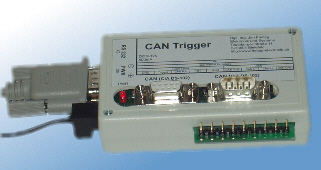

CAN Trigger

Triggererweiterung für Oszilloskope:

• Trigger auf ID, Daten oder Error Frames
• Vom PC über RS232 konfigurierbar, während des Betriebs kein PC notwendig
• 2 Trigger Ausgänge, über Software konfigurierbar
• Ausgang CAN Daten mit TTL Pegel
• Optional: CAN Bus galvanisch getrennt

Weitere Informationen:

Produktblatt für CAN Trigger (PDF-Format, englische Version)

CAN Starter Kit / CAN Monitor

• Vollständiges und eigenständig lauffähiges Starterkit für CAN-Anwendungen mit dem 68HC908AZ60A oder 68HC908GZ16/60
• Monitor-Mode-Interface (MON-IF08LC) zum Flash-Programmieren und Debuggen ist enhalten
• Flash-Programmiersoftware (PC) ist enthalten
• Einsatz als Mini-CAN-Monitor (CAN-Analyser) zum Testen von CAN-Systemen (lauffähig auf dem 68HC908AZ60A, bzw. GZ16/60), Interface zum PC über serielle Schnittstelle. Entsprechende Software ist enthalten
• CAN-Treiber-Software für den HC908AZ60 / 68HC908GZ16/60 ist als Basis für eigene Entwicklungen im Quelltext enthalten
• Netzteil und alle Kabel sind ebenfalls enthalten: auspacken und loslegen!

Weitere Informationen:

Produktblatt für CAN Starterkit (PDF-Format)

Support und Downloads für GZ16 STK (englische Version)

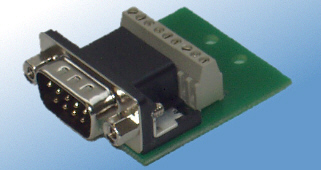

Schraubadapter 9pol DSUB auf Schraubklemmen (ADP D-SUB M / ADP D-SUB F)

Ideal für Prototypen, CAN Bus Anschluss, fliegende Verdrahtung oder Debug Zwecke

• Eindeutige Anschlusszuordnung: Pin 1 vom DSUB ist Schraubklemme 1
• Mit männlichem und weiblichem DSUB Stecker lieferbar
• Miniaturschraubklemmen für Litze bis 0,75 qmm
• Schraubendreher (2x0,4 mm) als Zubehör lieferbar
• Zugentlastung über Kabelbinder möglich
