Evaluierungsboards und Starterkits

Unsere Evaluierungsboards und Starterkits sind gedacht, um schnell und einfach Software für die jeweiligen Controller auszuprobieren zu können, und um einfach und ohne Einsatz von speziellen SMD-Boards, sowie mit stark vermindertem Verdrahtungsaufwand, eigene Hardwareprototypen, z.B. auf Lochrasterkarten, aufbauen zu können. Damit sind sie ideal, um die Entwicklung von Steuergeräten zu beschleunigen.

Ein-Platinenrechner

Alternativ können sie auch als Ein-Platinenrechner z.B. für Steuerungsaufgaben verwendet werden. Alle notwendige uC-Peripherie (Spannungsregler, Reset, Taktgeber, CAN-Transceiver) ist auf dem Board optional bestückbar.

Monitor-Mode-Interface

Durch das Monitormode-Interface ist es möglich, das Flash des Controllers In-Circuit zu programmieren und Programme zu debuggen. Über die gleiche Stiftleiste ist auch Kommunikation über die serielle Schnittstelle möglich.

Die Boards haben folgende Eigenschaften:

• Einheitliches Pinout aller Boards zum Aufstecken auf Testhardware oder Lochrasterprototypen (2,54mm-Raster)
• Abmessungen ca. 52 x 57,4mm
• Oszillatoren und Quarze in verschiedenen Bauformen bestückbar
• Reset-Taster
• Optional bestückbar: Spannungsregler, 2 LEDs
• Stiftleisten nach oben verlängert, um Logikanalysator / Oszilloskop / Testhardware einfach anschließen zu können

Evalboard EB08 GZSBC

Dieses Board unterstützt die folgenden Prozessortypen:

• 68HC908GZ60 CFA, VFA, MFA
• 68HC908GZ16 CFA, VFA, MFA
• 68HC908GZ8 CFA, VFA, MFA
• Bestückt mit MC33989 SBC (System Basis Chip) enthält Can Transceiver und Spannungsregler

Weitere Informationen:

Benutzerdokumentation für EB08 GZSBC (PDF-Format)

Support und Downloads für GZ16 STK (englische Version)

Evalboard EBS_AW

Noch kein Bild verfügbar

Dieses Board unterstützt die folgenden Prozessortypen:

• MC9S08AW60, -AW48, AW30
• Lieferbar auch mit Can Transceiver und Spannungsregler bestückt

Weitere Informationen:

Benutzerdokumentation für EBS_AW (PDF-Format)

Evalboard EB08QL / LIN Starterkit

Noch kein Bild verfügbar

Demoboard für Freescale HC908QL Controller

• Aussenabmessungen des EB08_Ql: 55,9 x 51,3 mm
• Integrierter Spannungsregler
• H-Brücke (Freescale MC33386 oder MC33387) zur Ansteuerung von Gleichstrommotoren
• 2 Taster, Steckleisten für alle Anschlüsse des Controllers und Lochraster/SMD Felder für eigene Schaltungen
• Einfacher Anschluss für H-Brücke, Spannungsversorung und LIN Bus über Schraubanschlüsse
• 10 poliger Wannenstecker(ISP10) für die In-Circuit Programmierung mit unseren Programmiergeräten/Monitormode Interfaces

Weitere Informationen:

Benutzerdokumentation für EB08QL / LIN Starterkit (PDF-Format, englische Version)

Evalboard EB08 AZ

Dieses Board unterstützt die folgenden Prozessortypen:

• 68HC908AZ60 MFU, CFU
• 68HC908AZ60A MFU, CFU
• 68HC908AB32 MFU, CFU
• 68HC908GP32 CFB
• Optional zusätzlich bestückbar mit einem CAN Transceiver (82C250 oder 82C251)

Weitere Informationen:

Benutzerdokumentation für EB08 AZ (PDF-Format)

CAN Starter Kit mit AZ60 board

Evalboard EB08 GP GT

Dieses Board unterstützt die folgenden Prozessortypen:

• 68HC908GT16 CFB
• 68HC908GT8 CFB
• 68HC908GP32 CFB

Weitere Informationen:

Benutzerdokumentation für EB08 GP GT (PDF-Format)

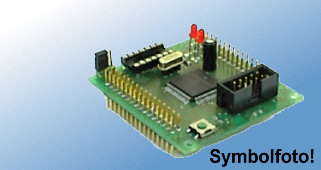

Evalboard EB08 JL JB

Dieses Board ist für folgende Controllertypen geeignet:

• 68HC908JB8JDW
• 68HC908JB8ADW
• 68HC908JB8FB
• 68H(R)C908JL3MDW, CDW
• 68HC908JL8CDW

Weitere Informationen:

Benutzerdokumentation für EB08 JL JB (PDF-Format)

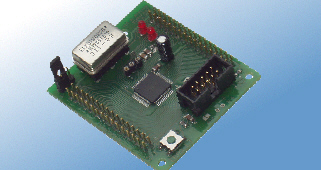

Evalboard EB08 LJ

Dieses Board ist für folgende Controllertypen geeignet:

• 68HC908LJ12 CPB

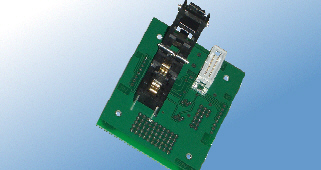

Evalboard EB08 QY

Dieses Board unterstützt die folgenden Prozessortypen:

• 68HC988QY1, 2, 4 in 16 Pol TSSOP Gehäse aufgelötet oder Nullkraftsockel
• 68HC988QY1, 2, 4 in 8 Pol SOIC Nullkraftsockel
• Durch alternative Bestückung mit Nullkraftsockeln als Programmieradapter einsetzbar

CAN Starter Kit / CAN Monitor

• vollständiges und eigenständig lauffähiges Starterkit für CAN-Anwendungen mit dem 68HC908AZ60A oder 68HC908GZ16
• Monitor-Mode-Interface (MON-IF08P) zum Flash-Programmieren und Debuggen ist enhalten
• Flash-Programmiersoftware (PC) ist enthalten
• Einsatz als Mini-CAN-Monitor (CAN-Analyser) zum Testen von CAN-Systemen (lauffähig auf dem 68HC908AZ60A, bzw. GZ16), Interface zum PC über serielle Schnittstelle. Entsprechende Software ist enthalten
• CAN-Treiber-Software für den HC908AZ60 ist als Basis für eigene Entwicklungen im Quelltext enthalten
• Netzteil und alle Kabel sind ebenfalls enthalten: auspacken und loslegen!

Weitere Informationen:

Produktblatt für CAN Starter Kit / CAN Monitor (PDF-Format)
