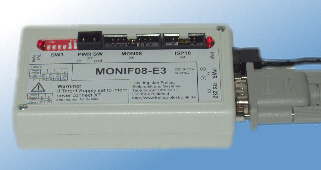

Monitormode Interface MONIF08-E3

Universelles, preiswertes In-Circuit Programmier- und Debuginterface für Freescale (Motorola) HC08 Mikrocontroller

• Geschwindigkeitsoptimiertes In-Circuit-Programmieren des Flash-Memory und EEPROM
• Geeignet zum Einsatz in Entwicklung und Produktion
• Universelle Schnittstellen zum Einsatz in automatisierten Abläufen (Aufruf als selbsttätig ablaufendes 32-bit exe)
• Benutzerfreundliche Bedienoberfläche unter WIN32 (95/98/NT/2000/XP)
• MON4-MON8 High/Low über Software einstellbar
• Gut geeignet für die Nitron (HC908QT / HC908QY) Familie, insbesondere auch zum Trimmen des internen Oszillators
• Integrierter Taktgeber für HC08 Varianten mit RC-Oszillator, Uhrenquarz oder internem Oszillator
• Unterstützt auch die Low Voltage Derivate (2V -5V)
• Auch zum In-Circuit-Debuggen zusammen mit Monitor-Mode-Debuggern diverser Hersteller (Cosmic, P & E bzw. Metrowerks) verwendbar
• Unterstützung aller Debug – Features (Break-Interrupt, Reset bei DTR-Flanke, automatischer Power-On-Reset über Relais-Kontakt)
• Alle Funktionen (Programmieren/Debuggen) komfortabel mit der gleichen Verkabelung nutzbar
• 2 Targetanschlüsse wahlweise nutzbar: 10polig EB08, 16polig P & E Cyclone MON08 kompatibel
• EB08 QY als Programmieradapter für Nitron

Weitere Informationen:

Produktblatt für MONIF08-E3 (PDF-Format, englische Version)

Benutzerdokumentation für MONIF08-E3 (PDF-Format, englische Version)

Stand Alone Programmer PGMR08-S

Universelles, preiswertes In-Circuit Programmier- und Debuginterface für Freescale (Motorola) HC08 Mikrocontroller

• Geschwindigkeitsoptimiertes In-Circuit-Programmieren des Flash-Memory und EEPROM
• Geeignet zum Einsatz in Entwicklung und Produktion
• Universelle Schnittstellen zum Einsatz in automatisierten Abläufen (Aufruf als selbsttätig ablaufendes 32-bit exe)
• Bietet alle Funktionen des MONIF-E3
• Zusätzliche Möglichkeit zum Betrieb ohne PC, daher hervorragend zum Einsatz in der Produktion geeignet
• Ethernet Anschluß für den Download der zu programmierenden uC Software
• Gut geeignet für die Nitron (HC908QT / HC908QY) Familie, insbesondere auch zum Trimmen des internen Oszillators
• Integrierter Taktgeber für HC08 Varianten mit RC-Oszillator, Uhrenquarz oder internem Oszillator
• unterstützt auch die Low Voltage Derivate (2V -5V)
• Auch zum In-Circuit-Debuggen zusammen mit Monitor-Mode-Debuggern diverser Hersteller (Cosmic, P & E bzw. Metrowerks) verwendbar
• Unterstützung aller Debug – Features (Break-Interrupt, Reset bei DTR-Flanke, automatischer Power-On-Reset über Relais-Kontakt)
• Alle Funktionen (Programmieren/Debuggen) komfortabel mit der gleichen Verkabelung nutzbar
• EB08 QY als Programmieradapter für Nitron

Weitere Informationen:

Benutzerdokumentation für PGMR08-S (PDF-Format)

Programmiergerät / Debuginterface BDMIF-LC

In-Circuit Programmiergerät für Freescale (Motorola) HCS08 und HCS12 Mikrocontroller

• Geschwindigkeitsoptimiertes In-Circuit-Programmieren des Flash-Memory und EEPROM
• Geeignet zum Einsatz in Entwicklung und Produktion
• 9-poliger DSUB Anschluss zum Anschlus an die serielle Schnittstelle vom PC
• Benutzerfreundliche Bedienoberfläche unter WIN32 (95/98/NT/2000)
• Universelle Schnittstellen zum Einsatz in automatisierten Abläufen (Aufruf als selbsttätig ablaufendes 32-bit exe)
• Flexibel an unterschiedliche Target Konfigurationen anpassbar
• Optional: automatisches Einfügen von Datum und Seriennummer ins Flash, setzen des Flash Block Protect Registers
• Unterstützt auch Low Voltage Versionen im Spannungsbereich 2,5-5V)

Zur Zeit werden folgende Controller unterstützt

• MC9S08AW60, -AW48, AW30
• MC9S08GB32, -GB60
• MC9S08GT16, -GT32, -GT60

Ihr Derivat wird noch nicht unterstützt? Sprechen Sie uns an, wir entwickeln ständig weiter!

Weitere Informationen:

Benutzerdokumentation BDMIF-LC (PDF-Format, englische Version)

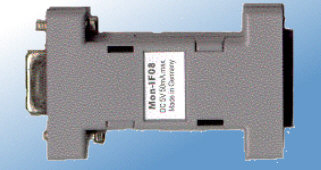

Monitormode Interface MONIF08-LC

Preiswerter Programmier- und Debug-Adapter für die Motorola HC08-Familie

• Ermöglicht In-Circuit-Programmieren im Monitormode im Zusammenspiel mit unserer Flash-Programmiersoftware HC08-ISP
• Voll MON08-kompatibel mit Unterstützung der Debug – Features Break-Interrupt und Reset bei DTR-Flanke
• In-Circuit-Debuggen im Monitormode mit Softwareprodukten anderer Hersteller (z.B. Cosmic, Metrowerks, P & E)
• Zusätzlich auch als Pegelkonverter für die serielle Schnittstelle des PC zur SCI des uC verwendbar (automatische Auswahl der Modi MON08 oder SCI über Schnittstellen-Kontroll-Signale)

Weitere Informationen:

Benutzerdokumentation für MONIF08-LC (PDF-Format, englische Version)

Programmieradapter AT90PROG

Preiswerter Programmieradapter zum Incircuit-Programmieren für die Atmel-AVR-Serie

• Betrieb an der parallelen Schnittstelle des PC
• Kompatibel zur Pony Prog AVR / AT MEGA Flash Programmier Software
• Kompatibel zur BASCOM Entwicklungsumgebung

Weitere Informationen:

Benutzerdokumentation für AT90PROG (PDF-Format)

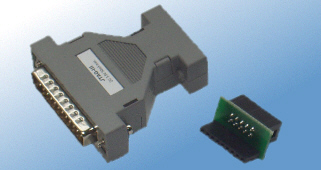

Programmieradapter JTAG III

Preiswertes JTAG Programmierinterface für XILINX CPLD und FPGA zum Incircuit-Programmieren

• Betrieb an der parallelen Schnittstelle des PC
• Versorgung zwischen 2,5V und 5V aus dem Target
• 10 poliger Anschluß ist pinkompatibel zu unserem EB XC95
• Adapter von 10pol zweireihig auf 9pol einreihig wird mitgeliefert
• Kompatibel zur XILINX ISE WebPACK Entwicklungsumgebung

Weitere Informationen:

Produktblatt für JTAG III (PDF-Format, englische Version)
